絕緣電阻表又稱兆歐表或搖表，是一種專門用來測量電路、電動機繞組、變壓器繞組及電纜等設備絕緣電阻的直讀式儀表。目前使用的絕緣電阻表有指針式和數字式2種。

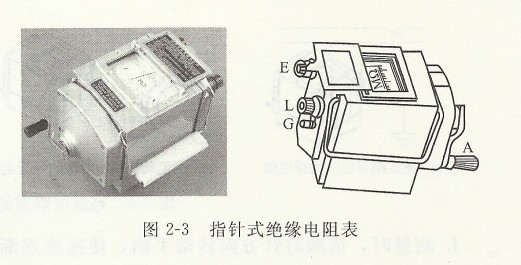

　　常用的指針式絕緣電阻表是由一臺手搖發電機和磁電式比率表組成的，它的高壓電源由手搖發電機產生的，其外形如圖2—3所示。圖2—3中A為手柄、E為接地端鈕、L為線路端鈕、G為保護環端鈕，表盤為指針式指示，刻度以MΩ為單位。目前也有用晶體管逆變器代替手搖發電機的絕緣電阻表。

　　①絕緣電阻表的選擇  絕緣電阻表的選擇，主要指選擇它的電壓及測量范圍。高壓電氣設備對絕緣電阻要求高，須選擇電壓高的絕緣電阻表進行測試；低壓電氣設備內部絕緣材料所能承受的電壓不高，為保證設備安全，應選擇電壓低的絕緣電阻表。不同測量對象選用的絕緣電阻表可參考表2—1。

　　選擇絕緣電阻表測量范圍的原則是不使測量范圍過多地超出被測絕緣電阻的數值，以免因刻度較粗而產生較大的讀數誤差。另外，還要注意有些絕緣電阻表的起始刻度不是零，而是1MΩ或2MΩ，這種絕緣電阻表不宜用來測量處于潮濕環境中的低壓電氣設備的絕緣電阻。因為在這種環境中的設備絕緣電阻較小，有可能小于2MΩ，則在儀表上讀不到讀數，從而容易誤認為絕緣電阻為2MΩ或為零值。

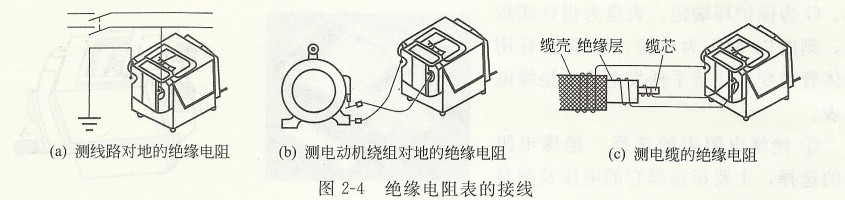

　　②使用絕緣電阻表的注意事項a．測量前要對絕緣電阻表進行開路和短路試驗，檢查絕緣電阻表是否良好。開路試驗就是將測量線分開，轉動手柄，指針應指向“∞”位置；短路試驗就是將“L”和“E”短接，緩慢搖動手柄，指針應指向“O”位置。如不符合要求應對其檢修后再用。b．絕緣電阻表必須水平放置，以免在搖動時因抖動或傾斜而產生測量誤差。c．為了防止發生人身和設備事故，在測量前必須切斷被測設備的電源，并對地進行放電(用導線將需要放電的電氣設備與地相連接或?qū)⑿枰烹姷碾娙萜鳌㈦妱訖C繞組兩端短接)。用絕緣電阻表測量過的電氣設備，也要及時放電后方可進行再次測量。d．絕緣電阻表的接線端鈕與被測設備間的連接導線，不能用雙股絕緣線和絞線，應采用單股線分開單獨連接，以免絞線絕緣不良而引起誤差。e．接線必須正確無誤。保護環的作用是消除表殼表面“L”與“E”接線端鈕間的漏電和被測絕緣物漏電的影響。在測量被測電氣設備的對地絕緣電阻時“L”接設備的待測部位，“E”接設備外殼或接地，如圖2—4(a)、(b)所示；如測電氣設備內繞組問的絕緣電阻時，將“I。”和“E”分別接兩繞組的接線端；當測量電纜纜芯對纜殼的絕緣電阻時，為消除因表面漏電而產生的誤差，“L”接纜芯，“E”接纜殼，“G”接纜芯與纜殼之間的絕緣層，如圖2—4(c)所示。f．測量時，依順時針方向轉動手柄，使速度逐漸增至120r／min左右。在調速器發生滑動后，即可得到穩定的電阻讀數。正常的電氣設備，絕緣電阻表的指示應大于制冷設備所要求的絕緣電阻。如發現指針指示小或指零馬上停止搖動，說明設備絕緣有問題。

　　g．測量后需待絕緣電阻表停止轉動、被測物接地放電后，方能拆除絕緣電阻表與被測設備之間的連接導線。以免觸電或因電容放電而損壞絕緣電阻表。h．絕緣電阻表未停止轉動以前，切勿用手去觸及設備的測量部分或絕緣電阻表接線端鈕。拆線時也不可直接去觸及引線的裸露部分。i．絕緣電阻表應定期校驗。校驗方法是直接測量有確定值的標準電阻，檢查它的測量誤差是否在允許范圍內。f．測量時，依順時針方向轉動手柄，使速度逐漸增至120r／min左右。在調速器發生滑動后，即可得到穩定的電阻讀數。正常的電氣設備，絕緣電阻表的指示應大于設備所要求的絕緣電阻。如發現指針指示小或指零馬上停止搖動，說明設備絕緣有問題。g．測量后需待絕緣電阻表停止轉動、被測物接地放電后，方能拆除絕緣電阻表與被測設備之問的連接導線。以免觸電或因電容放電而損壞絕緣電阻表。h．絕緣電阻表未停止轉動以前，切勿用手去觸及設備的測量部分或絕緣電阻表接線端鈕。拆線時也不可直接去觸及引線的裸露部分。i．絕緣電阻表應定期校驗。校驗方法是直接測量有確定值的標準電阻，檢查它的測量誤差是否在允許范圍內。
