用數字顯示測量電參量數值的萬用表叫做數字式萬用表。它的測量原理與指針式萬用表完全不同，其結構和使用方法也有不同。數字式萬用表具有很高的靈敏度和準確度，顯示清晰直觀(不存在讀數誤差)，性能穩定，過載能力強，量程大，便于攜帶的特點，很受使用者歡迎。

　　數字式萬用表種類很多，就便攜式萬用表而言常用的有DT-830、DT-860、DT-890、DT-9205型等。從顯示的靈敏度來講，有四位數字和五位數字之分。因最高位只能顯示0和1兩種數字，稱作半位，故數字式萬用表有三位半和四位半兩種。如DT-830數字式萬用表使用四個顯示單元，不考慮小數點顯示范圍是0000～1999，屬于三位半表。

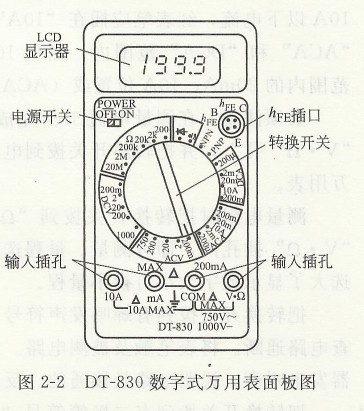

　　DT-830數字式萬用表面板如圖2—2所示。前面板裝有數字液晶顯示器(LCD顯示器)、電源開關、轉換開關、三極管放大系數hFE口、輸入插孔等。

　　數字液晶顯示值為1999或-1999，儀器具有自動調零和自動顯示極性功能。當電源電壓低于正常工作電壓時，顯示屏上方顯示電壓低符號“←”。測量時超過量程，顯示屏顯示“1000”或“-1000”，“-”號視被測電量的極性而定。小數點由轉換開關同步控制，隨量程變化左移或右移。

　　電源開關：在字母“POWER”下邊注有“OFF”(關)和“ON”(開)，把電源開關撥至“ON”，接通電源，顯示屏顯示數字，使用結束，把開關撥到“OFF”。

　　直流電壓(DCV)有5擋，最小量程為“200mV”，靈敏度為O.1mV。交流電(ACV)有5擋。交流電流(ACA)和直流電流(DCA)盡管有4擋，但有5個量程，其中“20mA”和“10A”在同-擋位置，其區分通過面板上的插孔來定。其他功能在萬用表面板圖上已標出。

　　輸入插孔：有4個插孔，分別標有“10A”、“mA”、“COM”及“V·Ω”。“10A”插孔是專用來測量10A以?xún)?nèi)交直流大電流的；“mA”插孔是用來測量200mA以下交直流電流的；“COM”接黑色負表筆；“V·Ω”用來測量交直流電壓和電阻數值的。在“V·Ω”和“COM’’之間標有“MAX750V～和1000V-”字樣，表示可測量最高交流電壓為750V和直流電壓1000-V。

　　電池裝在萬用表后面板。在標有“OPEN”(打開)的位置，按箭頭指示方向推出抽板，即可更換電池，更換電池時應和原電池電壓一致。電池盒內裝有0.5A的熔斷器，當測量電流超載時，熔絲熔斷，保護儀表不受損失。熔絲熔斷后測量最高交流電流時顯示板已沒有顯示。可考慮更換新的熔斷器。
